您的位置：首頁 >昆二晶產品中心 >固態繼電器 >三相固態繼電器
直流控交流三相固態繼電器 直流控交流三相固態繼電器 直流控交流三相固態繼電器

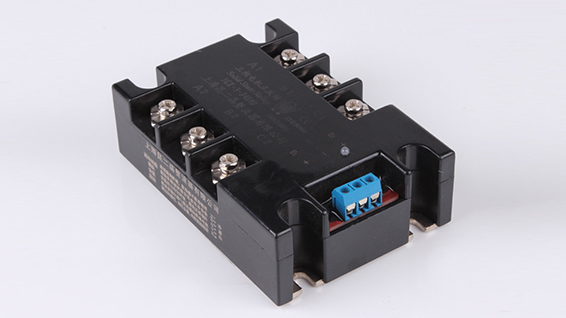

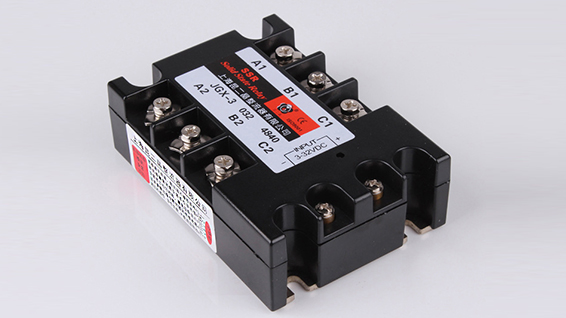

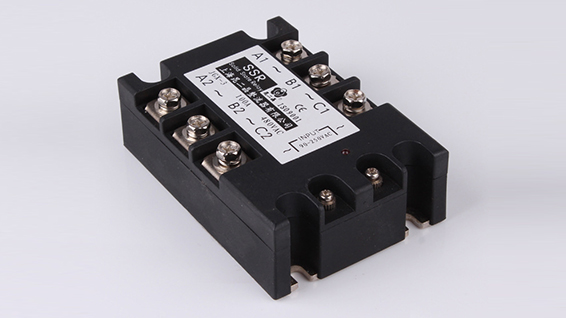

直流控交流三相固態繼電器

型號JGX-3□48□

電流10、15、20、25、40、60、80、100、120、150、200A

產品參數過零信號3-32VDC輸入、輸出24-480VAC

訂購熱線：0577-62627555

產品優勢/ PRODUCTS

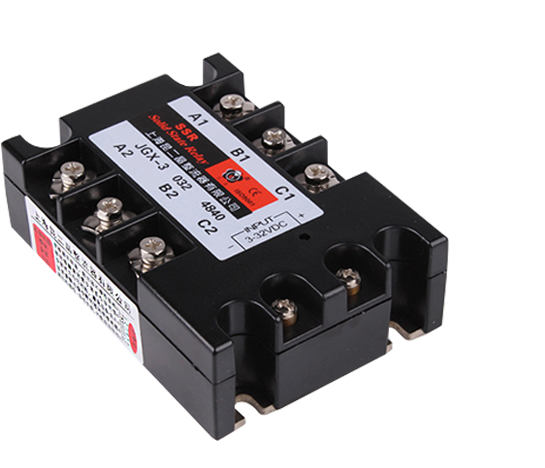

JGX3DA三相固態繼電器

三相固態繼電器用于三相負載，采用兩個單向可控硅反并聯輸出。其中兩個端子為輸入控制端,另外兩端為輸出受控端,三進三出,中間采用光電隔離,作為輸入輸出之間采用光電耦合.在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載.整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能.

特點

● 控制回路與負載回路之間光電隔離.

● 可控硅輸出,零電流關斷,電壓過零開啟.

● 芯片與底板絕緣≥2500VAC

● 三相啟動特性一致.

● 輸出端采用可控硅，穩壓穩流

JGX3DA三相固態繼電器

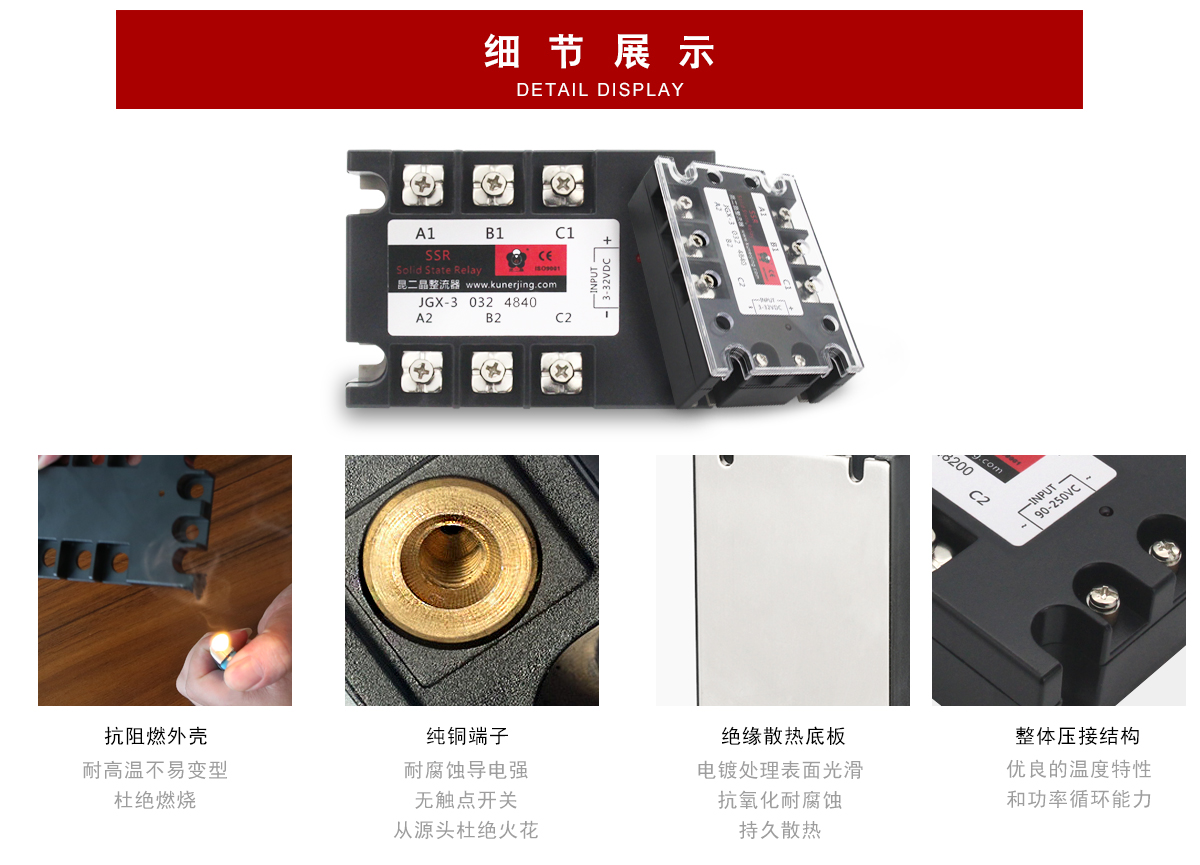

實景展示-昆二晶“精益求精”/Wiring diagram

單相固態繼電器

1_02

昆二晶網站詳情頁_03

1_03

參數選型/ PRODUCTS

產品型號 負載最大電流 控制電壓 負載電壓 控制電流 隔離電壓 絕緣電壓 產品重量
GJX-3-10DA 10A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 310g
GJX-3-15DA
 15A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 310g
GJX-3-20DA 20A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 310g
GJX-3-25DA
 25A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 310g
GJX-3-40DA
 40A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 320g
GJX-3-60DA
 60A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 340g
GJX-3-80DA
 80A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 340g
GJX-3-100DA
 100A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 340g
GJX-3-120DA
 120A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 340g
GJX-3-150DA
 150A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 480g
GJX-3-200DA
 200A 3-32VDC 24-480VAC 7-20mA ≥2500VAC ≥2500VAC 480g

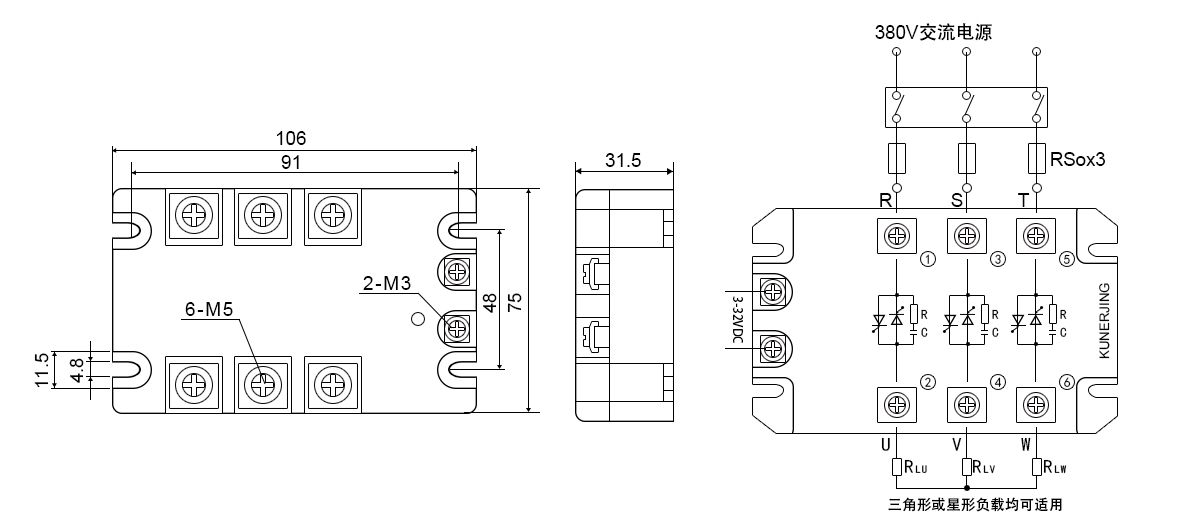

安裝尺寸與接線圖/ PRODUCTS

三相固態繼電器
