避免晶閘管模塊誤導通的兩大方法

來源:昆二晶發布日期:2018-07-16關注:-
        晶閘管模塊正常導通是門極信號觸發。當門極觸發信號強度達到晶閘管模塊國標規定時,晶閘管正向?qū)?。此時,正向電流一定要超過標準規定的維持電流,否則,無法導通。
        有兩種情況可使晶閘管誤導通:
        一、選用的晶閘管模塊“斷態不重復峰值電壓”即俗稱正向峰值耐壓(或稱正向轉折電壓)偏低。所加正向電壓峰值超過正向轉折電壓,晶閘管模塊立即導通。因此時正向漏電流大幅上升(稱正向雪崩電流),輸入載流子滿足導通條件。使用過壓保護措施可避免誤導通。

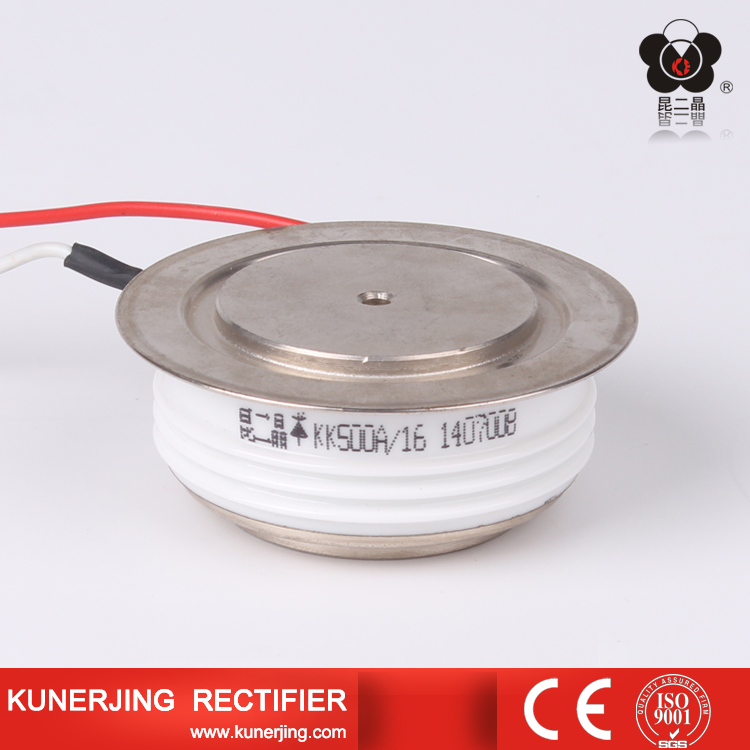

晶閘管模塊


        二、晶閘管模塊所加正向電壓上升率dV/dt超過標準規定值。晶閘管模塊阻斷時其陰陽極之間相當于一個結電容當突加陽極電壓時會產生充電電容電流,此電流可能導致晶閘管模塊誤導。因此對管子的最大正向電壓上升率必須加以限制,一般采用阻容吸收元件并聯在晶閘管模塊兩端的辦法加以限制。
        通過以上內容我們知道避免晶閘管模塊誤導通的兩大方法分別是使用過壓保護措施和對管子的最大正向電壓上升率加以限制。
        昆二晶晶閘管模塊真專家,為了您滿意,我們真的走心了。若對我們的晶閘管模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
