安培（A）是國際單位制中表示電流的基本單位。國際計量委員會給出的定義是：真空中相距1米的兩根無限長且圓截面可忽略的平行直導線內通過一恒定電流，當兩導線每米長度之間產生的力等于2×10－7牛頓時，則規定導線中通過的電流為一安培。但是定義中兩根無限長導線是無法實現的，在實際操作中，通過測量分流器的電壓降并結合歐姆定律計算出電流。

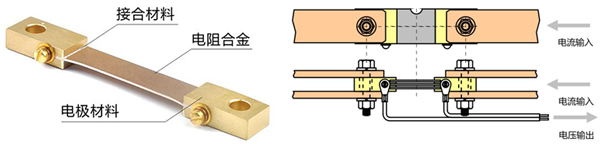

       如下圖所示，直流分流器由兩個銅接頭和中間的電阻合金接合制成，采用四端接線法可以精確測量出流經分流器的電流大小。
 分流器需要在一個大的電流下工作，由于自熱會導致分流器的表面溫度升高。尤其是在環境溫度較高和散熱環境差的情況下，分流器的表面溫度會進一步升高。依據IEEE的標準，在正常工作條件下分流器的建議工作電流不應超過額定電流的2/3。但實際應用中往往需要測量一個較大范圍的電流，即我們要求分流器可以在10%-100%的額定電流下正常工作，有時甚至?xí)卸虝r(shí)過載的情況發生。無論是何種工作條件，控制分流器的表面溫度非常重要，在30-70℃時其工作狀態最佳，且在任何情況下其表面溫度不能超過145℃，否則會導致電阻合金的阻值發生不可逆的變化。需要特別指出的是，應從電阻合金的中心點測量分流器的表面溫度。

       需要測量一個較寬范圍的電流，會導致直流分流器的發熱情況差異巨大。電阻的阻值因加載而產生的自熱會導致阻值發生變化，加載不同的電流，電阻的阻值變化情況也不同。這種由于自熱而導致的阻值變化我們用功率系數（PCR）來描述，單位為PPM/A, 利用以下的公式計算：

       功率系數越小，由于自熱導致的阻值變化越小，在低電流和高電流下工作的精度差異越小。如下表數據所示，我們對一款宣稱的0.5級100A，75mV的分流器進行測試，在10%額定電流室溫環境下其精度大于0.6%，嚴重超差。

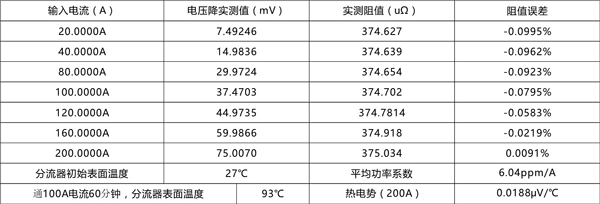

功率系數(PCR)的大小和電阻合金的溫度系數（TCR）大小是相關的，要制作低功率系數的分流器必須使用低溫飄的電阻合金，我們對開步電子的一款分流器進行了同樣的測量，其測量結果如下

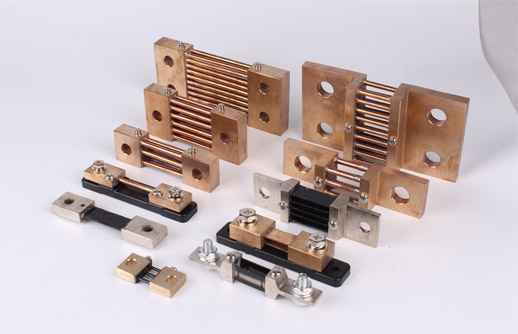

  目前浙江昆二晶整流器生產的分流器額定電流從10A-50KA，最高精度為0.5級，具有非常好的長期穩定性。以下為部分產品圖片供欣賞：

昆二晶分流器專家，為了您滿意，我們真的走心了。若對我們的直流分流器有興趣或存在疑惑，昆二晶歡迎您咨詢，咨詢電話：0577-62627555！
