鋁型材散熱器由兩部分組成：固定器件的導熱平面(又稱底板)和翅片。使用材料主要是鋁以及它的合金。

       簡單介紹如下：

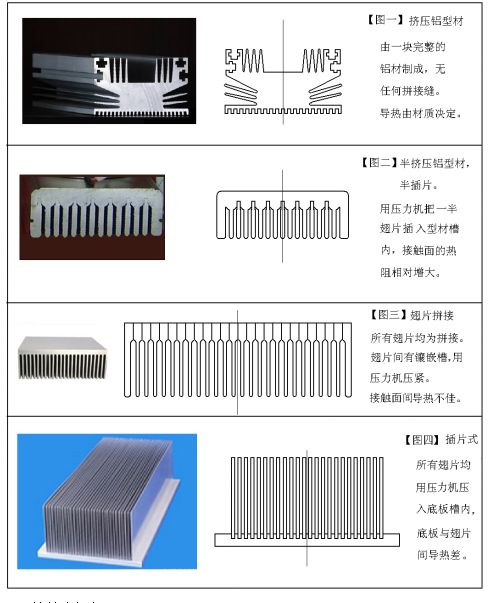

       1， 擠壓鋁型材散熱器式(見圖一)：翅片和基板是一體的。不存在拼接，散熱器內部導熱均勻、熱導率高。缺點是受加工工藝限制，散熱器尺寸和翅片間距、厚度、片高等均受到限制。
       2，半擠壓鋁型材散熱器、半插片式(見圖二)：由于擠壓鋁型材工藝限制，片間距不能做得太窄，兩片之間用插片方法再把一片鋁片插在其間，并用壓力機壓緊固定。因?yàn)橐话胱笥页崞遣迳系?，而且鋁片與底板不是一體的，導熱系數不如一體的。熱阻比純擠壓鋁型材偏大。
       3，翅片拼接式（翅片散熱器）(見圖三)：先做翅片，然后把翅片根部疊在一起，經壓力加工壓緊，片片之間互相緊密咬合成為一體。這種工藝可做成任意寬度、較高翅片的散熱器。問題是片與片之間是分體的，導熱阻力大。導熱能力大幅降低。
       4，插片式散熱器(見圖四)：由底板和若干翅片組成。底板一側先銑上插片槽，把翅片一端插入插片槽內并壓緊。此種散熱器只有鋁片端部很少部分插入底板，接觸導熱面積有限，熱阻就會偏大。熱阻參數一致性也差。
