固態繼電器的過壓保護

來源:昆二晶發布日期:2018-05-24關注:-
       電壓的瞬態干擾是造成電子電路及設備損壞的主要原因之一,在使用固態繼電器的過程中,常常會發生瞬時電壓造成固態繼電器損壞的情況。
       普遍的過電壓保護方法包括:RC 吸收電路,金屬氧化物壓敏電阻(MOV),內置瞬態電壓抑制二極管(TVS)。
       1、 RC吸收電路可以吸收和抑制加至固態繼電器的瞬時電壓和減低電壓指數上升率(dv/dt);
       2、MOV壓敏電阻器是雙極性保護元件,可吸收過高的瞬時電壓,但是隨著每一次能量吸收,MOV的性能也會隨之改變,電壓等級會逐漸降低,最終會因承受不住電源電壓而產生過熱的危險。
       3、TVS(瞬間電壓抑制器)是一種硅PN結高效保護器件,是在穩壓管工藝基礎上發展起來的一種新產品。當TVS管兩端經受瞬間的高能量沖擊時,它能以極高的速度(通常小于幾nS響應時間)將兩端的高阻抗變?yōu)榈妥杩?,同時吸收一個大電流,將兩極間的電壓鉗位于一個安全值。從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。

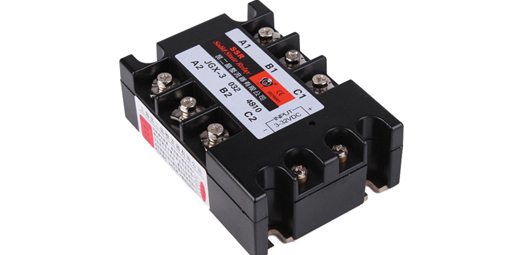

固態繼電器


       4、TVS與壓敏電阻MOV的比較
       現在國內不少需要進行過壓保護的設備上使用的是壓敏電阻,TVS與壓敏電阻這種金屬氧化物變阻器相比具有極其優越的性能。列表比較如下:
       壓敏電阻MOV存在“體積大、速度慢、壽命短、性能不好、易受老化失效和暫態過電壓破壞而起火燃燒”的缺點。先進的TVS保護器具有體積小、功率大、響應快、壽命長、無噪聲等諸多優點。
       正因此,昆二晶固態繼電器放棄使用傳統的外置或內置MOV保護,而使用技術更為先進的內置TVS過壓保護,成本雖相對較高,但由于TVS超強的保護性能以及廠家更為合理的設計,使得性價比完全高于采用MOV保護電阻的競爭對手。
對于常規的負載如加熱類、電機類等負載,CRYDOM已經內置了TVS過電壓保護,用戶不需要添加任何原件來對固態繼電器進行保護。
       昆二晶固態繼電器真專家,為了您滿意,我們真的走心了。若對我們的固態繼電器有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
