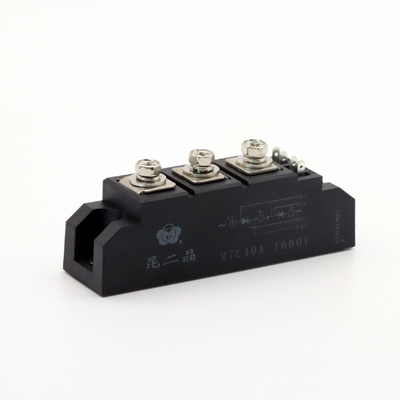

半導體材料：

  可控硅模塊的核心芯片通常采用硅（Si）這種半導體材料。硅具備優異的電學性能以及良好的熱穩定性，能夠承受較高的電壓和電流，從而滿足可控硅在各種不同工作條件下的實際需求。在芯片內部，通過特定的摻雜工藝，形成了由 P 型半導體和 N 型半導體交替排列組成的四層結構，也就是 P1 - N1 - P2 - N2，這一結構是可控硅得以實現其獨特功能的基礎所在。

PN 結：

  上述的四層結構形成了三個 PN 結，分別是 J1（P1 - N1）、J2（N1 - P2）和 J3（P2 - N2）。這些 PN 結在不同的電壓條件下會展現出各異的導電特性，它們是可控硅實現導通和截止控制的關鍵要素。當在可控硅的陽極（A）和陰極（K）之間施加正向電壓，并且在控制極（G）上施加合適的觸發信號時，J2 結就會被擊穿，此時可控硅便進入導通狀態；而當陽極電壓降低或者變?yōu)榉聪螂妷?，并且電流小于維持電流時，可控硅就會恢復到截止狀態。
