可控硅模塊與晶閘管模塊的區別及其應用介紹

來源:昆二晶發布日期:2018-07-15關注:-
       可控硅晶閘管在許多行業領域當中得到了巨大應用,但是可控硅模塊和晶閘管模塊之間到底有什么樣的區別,兩者的應用有什么區別呢,昆二晶在此做以具體說明。
       可控硅模塊屬于功率器件領域,是一種功率半導體開關元件,又叫做晶閘管模塊,可控硅是簡稱。按其工作特性,可控硅可分為單向可控硅(SCR)和雙向可控硅(TRIAC)。
       可控硅也稱作晶閘管,它是由PNPN四層半導體構成的元件,有三個電極、陽極A、陰極K和控制極G。
       可控硅模塊在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制,以小電流控制大電流,并且不象繼電器那樣控制時有火花產生,且動作快、壽命長、可靠性好。在調速、調光、調壓、調溫以及其他各種控制電路中都有可控硅的身影。
       可控硅模塊分為單向的和雙向的,符號也不同。單向可控硅有三個PN結,由最外層的P極和N極引出兩個電極,分別稱為陽極和陰極,由中間的P極引出一個控制極。
       單向可控硅有其獨特的特性:當陽極接反向電壓,或者陽極接正向電壓但控制極不加電壓時,它都不導通,而陽極和控制極同時接正向電壓時,它就會變成導通狀態。一旦導通,控制電壓便失去了對它的控制作用,不論有沒有控制電壓,也不論控制電壓的極性如何,將一直處于導通狀態。要想關斷,只有把陽極電壓降低到某一臨界值或者反向。

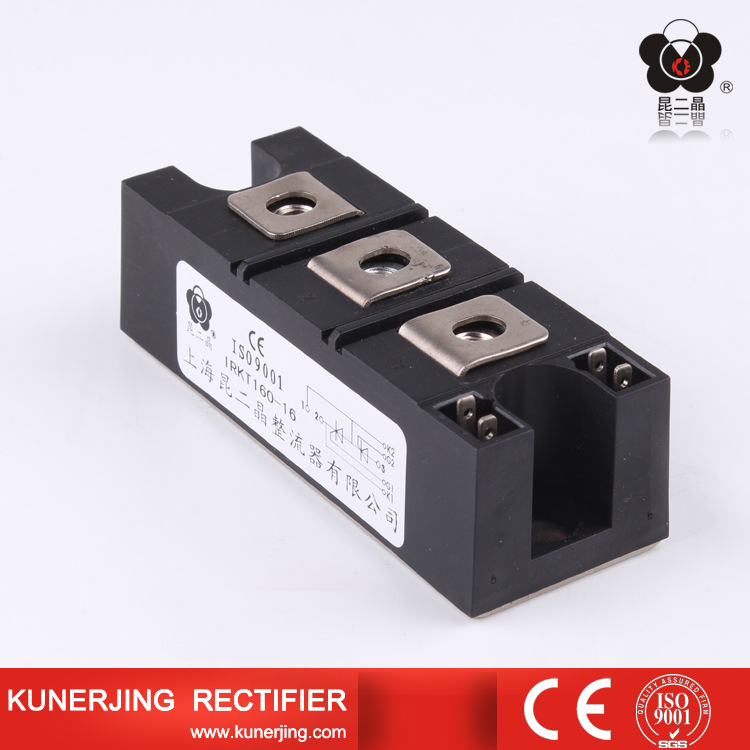

可控硅模塊


       雙向可控硅的引腳多數是按T1、T2、G的順序從左至右排列(電極引腳向下,面對有字符的一面時)。加在控制極G上的觸發脈沖的大小或時間改變時,就能改變其導通電流的大小。
       雙向可控硅與單向可控硅的區別是,雙向可控硅G極上觸發脈沖的極性改變時,其導通方向就隨著極性的變化而改變,從而能夠控制交流電負載。而單向可控硅經觸發后只能從陽極向陰極單方向?qū)?,所以可控硅有單雙向之分。
       電子制作中常用可控硅,單向的有MCR-100等,雙向的有TLC336等。
       雙向可控硅按象限來分,又分為四象三端雙向可控硅、三象限雙向可控硅;按封裝分,分為一般半塑封裝、外絕緣式全塑封裝;按觸發電流來分,分為微觸型、高靈敏度型、標準觸發型;按電壓分,常規電壓品種、高壓品種。
       可控硅模塊產品由于它在電路應用中的效率高、控制特性好、壽命長、體積小、功能強等優點,自上個世紀六十長代以來,獲得了迅猛發展,并已形成了一門獨立的學科。
       可控硅模塊發展到今天,在工藝上已經非常成熟,品質更好,成品率大幅提高,并向高壓大電流發展。
       可控硅嗎模塊在應用電路中的作用體現在:
       可控整流:如同二極管整流一樣,將交流整流為直流,并且在交流電壓不變的情況下,有效地控制直流輸出電壓的大小即可控整流,實現交流→可變直流之轉變;
       無觸點功率靜態開關(固態開關):作為功率開關元件,可控硅可以代替接觸器、繼電器用于開關頻率很高的場合。
       因此可控硅元件被廣泛應用于各種電子設備和電子產品的電路中,多作可控整流、逆變、變頻、調壓、無觸點開關等用途。
