昆二晶為您講解串聯晶閘管模塊時的三大準則

來源:昆二晶發布日期:2018-08-11關注:-
       在高壓領域使用晶閘管模塊往往會遇到一只晶閘管的耐壓(正反向重復峰值電壓)不夠,承擔不了加在晶閘管模塊兩端的峰值電壓,于是需要晶閘管模塊串聯使用。比如高壓晶閘管整流橋的每一個臂、高壓無功補償反并聯無觸點開關等,這樣的晶閘管串聯組件常稱為:“晶閘管高壓閥體”。
       舉例來說:加在一個高壓整流橋臂兩端的電壓為有效值10000伏,其電壓的最大值即峰值為14100伏,如選用正反向重復峰值電壓為4000伏的晶閘管,則需幾只串聯?
       首先要解釋一下何為晶閘管模塊的正反向重復峰值電壓?所謂正反向重復峰值電壓即為該晶閘管所能承擔的最高電壓。這是出廠時測試后定下的。我國標準規定其條件是:
       1、在結溫125℃時測得
       2、測得PN結雪崩電壓值后減去100V
       3、取正反向兩個方向上述值的最小值定為“重復峰值電壓”。
       由此可以看到出廠時留的余量只有100V,在電網中使用,往往高次諧波的峰值比基波峰值高許多,甚至幾倍。所以設計時除了留有足夠的的裕量外,還要十分認真地采取均壓和過電壓保護措施,以免晶閘管模塊電壓擊穿現象發生。

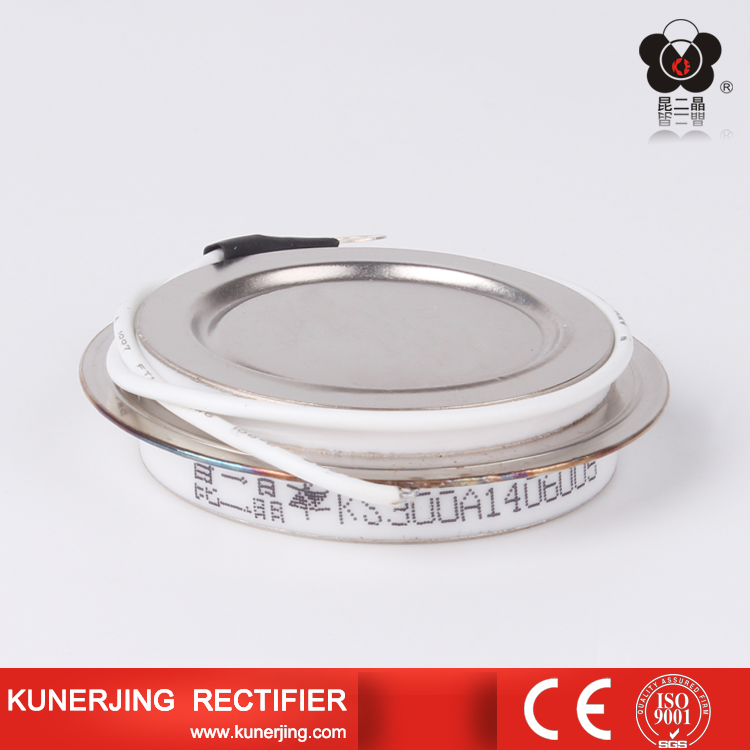

晶閘管模塊


       一、晶閘管模塊串聯橋臂串聯器件數的確定
       計算公式中:
       KCU—過電壓沖擊系數,取1.3-----1.6,根據設備中過電壓保護措施的完備情況而定;
       UAM—臂的工作峰值電壓,指的正向峰值電壓UATM或臂的反向峰值電壓UARM,計算時取兩者之較大者;
       Kb—電網電壓升高系數,一般取1.05—1.1,特殊情況可取更高值;
       KAU—電壓的設計裕度,一般取1—2,根據器件的可靠程度及對設備的可靠性要求而定;
       KU—均壓系數,一般取0.8—0.9;
       URM—串聯器件的額定重復峰值電壓。
       二、所需晶閘管模塊數量實例計算
       KCU取1.4,因為電網電壓沖擊情況較多;
       UAM=14100V;
       Kb取1.1;
       KAU高壓使用時裕度取1.5;
       KU=0.85,均壓系數取中;
       URM=4000V
       代入:
       計算公式
       結論是用10只4000V晶閘管串聯。
       三、晶閘管模塊串聯后出現的問題
       1、均壓:要求所加的電壓均勻地分攤在每只晶閘管模塊上,即每只器件分攤的電壓基本一致。
       2、觸發信號的傳送:因為每只晶閘管模塊各處于不同的電位上,每只器件的觸發信號不可能有共同的零點。
       3、同時觸發:上例中十只晶閘管模塊串聯,不允許個別器件不觸發,要不就會發生高壓全加于這一只器件上,而導致該器件電壓擊穿。
       昆二晶晶閘管模塊真專家,為了您滿意,我們真的用心了,對我們的晶閘管可控硅有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
