可控硅模塊有哪些?該怎么判別呢?

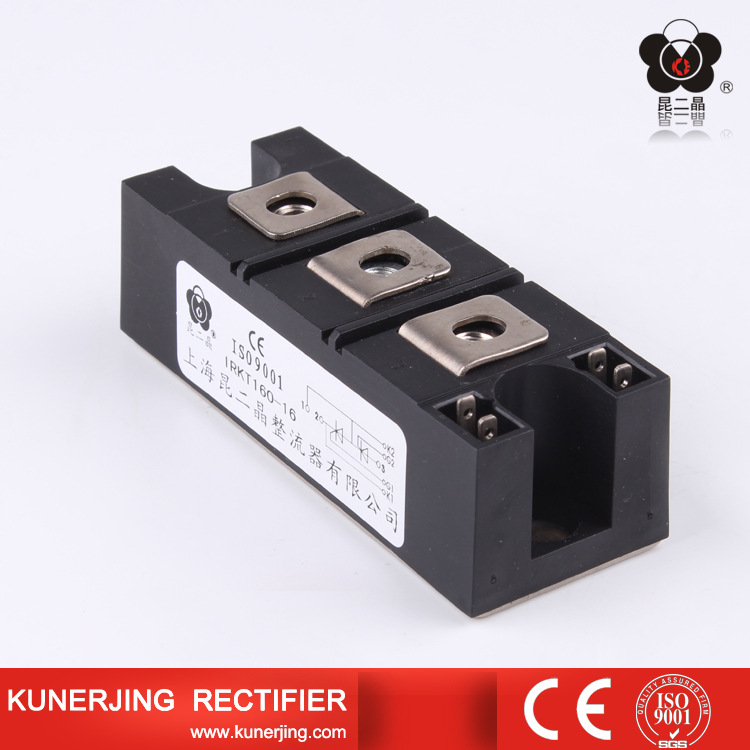

可控硅模塊分單向可控硅和雙向可控硅兩種,都是三個電極。單向可控硅有陰極(K)、陽極(A)、控制極(G)。雙向可控硅等效于兩只單項可控硅反向并聯而成。即其中一只單向硅陽極與另一只陰極相邊連,其引出端稱T2極,其中一只單向硅陰極與另一只陽極相連,其引出端稱T2極,剩下則為控制極(G)。
單、雙向可控硅的判別:先任測兩個極,若正、反測指針均不動(R×1擋),可能是A、K或G、A極(對單向可控硅)也可能是T2、T1或T2、G極(對雙向可控硅)。若其中有一次測量指示為幾十至幾百歐,則必為單向可控硅。且紅筆所接為K極,黑筆接的為G極,剩下即為A極。若正、反向測批示均為幾十至幾百歐,則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測,其中必有一次阻值稍大,則稍大的一次紅筆接的為G極,黑筆所接為T1極,余下是T2極。
昆二晶可控硅模塊真專家,為了您滿意,我們真的走心了。若對我們的可控硅模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
單、雙向可控硅的判別:先任測兩個極,若正、反測指針均不動(R×1擋),可能是A、K或G、A極(對單向可控硅)也可能是T2、T1或T2、G極(對雙向可控硅)。若其中有一次測量指示為幾十至幾百歐,則必為單向可控硅。且紅筆所接為K極,黑筆接的為G極,剩下即為A極。若正、反向測批示均為幾十至幾百歐,則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測,其中必有一次阻值稍大,則稍大的一次紅筆接的為G極,黑筆所接為T1極,余下是T2極。
昆二晶可控硅模塊真專家,為了您滿意,我們真的走心了。若對我們的可控硅模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
