MTC可控硅在電感負載中的應用

來源:昆二晶發布日期:2018-07-05關注:-
       近年來,市場上出售一種調光器, 類似某些調光臺燈內控制電路,利用控制RC充電時間。通過雙向二極管控制MTC可控硅的導通角,控制負載電路的功率, 實為調功器。這種調功器用于控制白熾燈、電阻加熱器等電阻性負載,要求MTC可控硅耐壓高于交流電的峰值電壓即可。一般臺燈調光。常用反壓400V的MTC可控硅,考慮到提高可靠性,600V已足夠。
       MTC可控硅用于控制電感負載,譬如電風扇、交流接觸器、有變壓器的供電設備等,則不同。因為這種移相式觸發電路,可控硅在交流電半周持續期間導通,半周過零期間截止。當可控硅導通瞬間,加到電感負載兩端電壓為交流電的瞬時值,有時可能是交流電的最大值。根據電感的特性,其兩端電壓不可能突變,高電壓加到電感的瞬間產生反向自感電勢,反對外加電壓。外加電壓的上升曲線越陡,自感電勢越高,有時甚至超過電源電壓而擊穿可控硅模塊。因此,可控硅控制電感負載,首先其耐壓要高于電源電壓峰值1.5倍以上。此外,可控硅兩電極間還要并聯接入RC尖峰吸收電路。常用10— 30Ω/3W 以上電阻和0.1—0.47uF/600V的無極性電容。

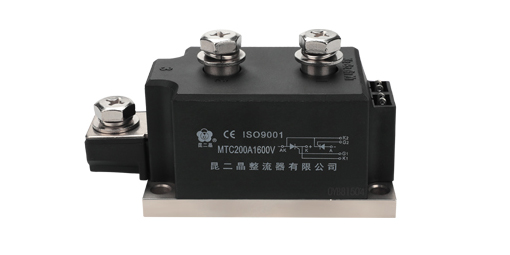

可控硅模塊

       交流調功電路中,MTC可控硅是在交流電過零期間關斷,從理論上講,關斷時電流變化為零,無感應電壓產生。加入RC尖峰抑制電路,是為了抑制可控硅導通時的自感電勢尖峰。如不加入此電路,不但可控硅模塊極易擊穿,負載電路的電感線圈也會產生匝間、或電機繞組間擊穿,這點是決不能忽視的。
       昆二晶MTC可控硅真專家,為了您滿意,我們真的走心了。若對我們的MTC可控硅有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
