如何鑒別MTC可控硅模塊的三個級?

來源:昆二晶發布日期:2018-06-19關注:-
        昆二晶MTC可控硅廠家教您如何鑒別MTC可控硅模塊的三個極?鑒別可控硅三個極的方法很簡單,根據P-N結的原理,只要用萬用表測量一下三個極之間的電阻值就可以。
        MTC可控硅模塊陽極與陰極之間的正向和反向電阻在幾百千歐以上,陽極和控制極之間的正向和反向電阻在幾百千歐以上(它們之間有兩個P-N結,而且方向相反,因此陽極和控制極正反向都不通)。

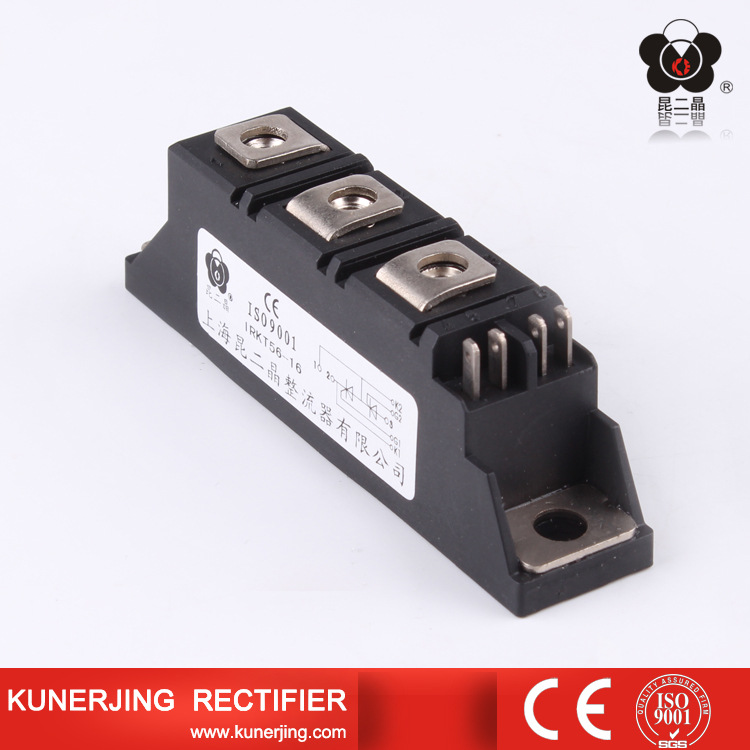

可控硅模塊


        MTC可控硅模塊控制極與陰極之間是一個P-N結,因此它的正向電阻大約在幾歐-幾百歐的范圍,反向電阻比正向電阻要大。可是控制極二極管特性是不太理想的,反向不是完全呈阻斷狀態的,可以有比較大的電流通過,因此,有時測得控制極反向電阻比較小,并不能說明控制極特性不好。另外,在測量控制極正反向電阻時,萬用表應放在R*10或R*1擋,防止電壓過高控制極反向擊穿。
        MTC可控硅模塊若測得元件陰陽極正反向已短路,或陽極與控制極短路,或控制極與陰極反向短路,或控制極與陰極斷路,說明MTC可控硅模塊元件已損壞。更多有關晶閘管模塊知識歡迎登錄昆二晶官網。
