雙向可控硅安裝的4個步驟

來源:昆二晶發布日期:2018-04-20關注:-
        雙向可控硅模塊采用陶瓷覆銅工藝,電流承載能力大,熱循環負載次數是國標的進10倍,焊接工藝獨特,絕緣強度高,導熱性能好。雙向可控硅的工作場所應干燥、無腐蝕性氣體、通風、無塵,環境溫度范圍-25℃--45℃,下面為大家介紹雙向可控硅安裝的4個步驟:
        1、散熱器和風機按通風要求裝配于機箱合適位置。散熱器表面必須平整光潔。在雙向可控硅導熱底板與散熱器表面均勻涂覆一層導熱硅脂,然后用螺釘把雙向可控硅模塊固定于散熱器上,四個螺釘用力要均等。
        2、用接線端頭環帶將銅線扎緊,最好浸錫,套上絕緣熱縮管,用熱風或熱水加熱收縮,導線截面積按電流密度<4A/mm2選取,禁止將銅線直接壓接在雙向可控硅模塊電極上。
        3、 將接線端頭平放于可控硅模塊電極上用螺釘緊固,保持良好的平面壓力接觸。
        4、雙向可控硅的電極易掀起折斷,接線時應防止重力將電極拉起折斷。

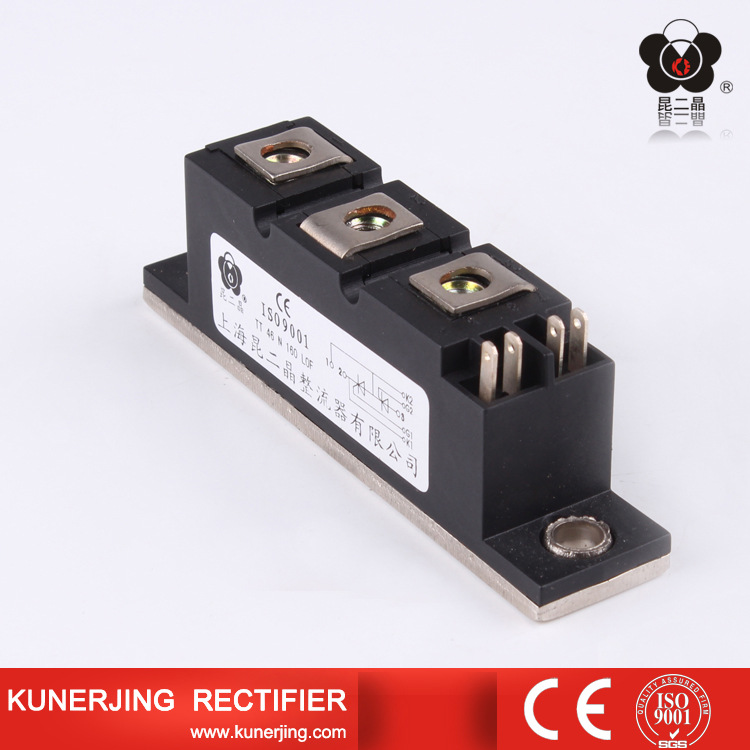

可控硅模塊

        昆二晶溫馨提示您,雙向可控硅模塊在安裝時一定要注意位置的擺放,安裝時按安裝裝配要求進行安裝,避免以后使用時存在安全隱患。
        昆二晶雙向可控硅永遠只比對手多一點,就是多為客戶考慮一點。若對我們的雙向可控硅有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555。我們竭誠為您服務。
