雙向可控硅的判斷方法
雙向可控硅用途較廣,但其電氣特性較特殊,用萬用表有時很難準確測量出其好壞,現用一個簡單的觸發電路,通過燈泡的亮滅可準確判斷出可控硅的好壞。
方法說明:

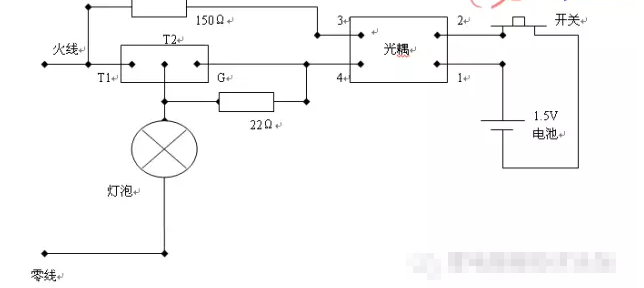

1、如圖,第1腳是T1腳,第2腳是T2腳,第3腳是G腳,用萬用表1K電阻檔或二極管檔測量:T1--T2阻值無窮大,T1--G阻值在90--200毆之間,T2--G阻值無窮大(不管紅黑表筆如何對調)。
2、當光耦2腳所接的開關在開的時候,燈泡不亮,開關接通時,燈泡點亮,開關一關,燈泡即滅,可控硅是好的。
3、當光耦2腳所接的開關在開的時候,炮泡點亮(哪怕是微亮),可控硅是壞的。
4、當光耦2腳所接的開關在開的時候,燈泡不亮,開關接通時,燈泡點亮,開關一關,燈泡還在亮,可控硅是壞的。
昆二晶雙向可控硅模塊,我們用最專業的態度,關注您最細微的問題,想客戶之所想,急客戶之所急,用十分的品質,填平您一分的擔憂。您若對我們的雙向可控硅模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555,我們等著您!
方法說明:
1、如圖,第1腳是T1腳,第2腳是T2腳,第3腳是G腳,用萬用表1K電阻檔或二極管檔測量:T1--T2阻值無窮大,T1--G阻值在90--200毆之間,T2--G阻值無窮大(不管紅黑表筆如何對調)。
2、當光耦2腳所接的開關在開的時候,燈泡不亮,開關接通時,燈泡點亮,開關一關,燈泡即滅,可控硅是好的。
3、當光耦2腳所接的開關在開的時候,炮泡點亮(哪怕是微亮),可控硅是壞的。
4、當光耦2腳所接的開關在開的時候,燈泡不亮,開關接通時,燈泡點亮,開關一關,燈泡還在亮,可控硅是壞的。
昆二晶雙向可控硅模塊,我們用最專業的態度,關注您最細微的問題,想客戶之所想,急客戶之所急,用十分的品質,填平您一分的擔憂。您若對我們的雙向可控硅模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555,我們等著您!
