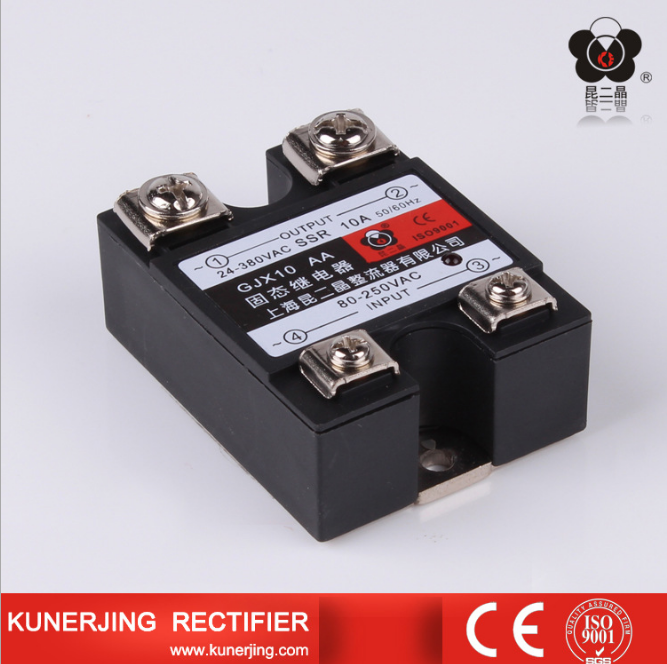

單相固態繼電器是由輸入電路，隔離和輸出電路三個部分組成。根據輸入電壓的不同類別，輸入電路可分為直流輸入電路，交流輸入電路和交直流輸入電路三種。有些輸入控制電路還具有與TTL/CMOS相容，正負邏輯控制和反相等功能。單相固態繼電器的輸入與輸出電路的隔離和耦合方式有光電耦合和變壓器耦合兩種。
       固態繼電器的輸出電路也可分為直流輸出電路，交流輸出電路和交直流輸出電路等形式。交流輸出時，通常使用兩個可控硅或一個雙向可控硅，直流輸出時可使用雙極性器件或功率場效應管。
       而直流固態繼電器與交流固態繼電器相比，無過零控制電路，也不必設置吸收電路，開關器件一般用大功率開關三極管，其它工作原理相同。

       單相固態繼電器在使用時應注意：
       1.單相固態繼電器負載為感性負載時，如直流電磁閥或電磁鐵，應在負載兩端并聯一只二極管，二極管的電流應等于工作電流，電壓應大于工作電壓的4倍。
       2.單相固態繼電器工作時應盡量把它靠近負載，其輸出引線應滿足負荷電流的需要。
       3.單相固態繼電器使用電源屬經交流降壓整流所得的，其濾波電解電容應足夠大。
       4.單相固態繼電器對過負載能力有較大的敏感性，必須用快速熔斷器或RC阻尼電路對其進行過在保護。固態繼電器的負載與環境溫度明顯有關，溫度升高，負載能力將迅速下降。
