使用可控硅模塊的基本準則

來源:昆二晶發布日期:2018-07-02關注:-
       在日常生活中,我們經常能看到可控硅模塊的身影,你知道該如何使用可控硅模塊嗎?接下來就由昆二晶可控硅模塊小編問您講解使用可控硅模塊的基本準則:
       1.為了導通閘流管(或可控硅模塊),必須有門極電流≧IGT,直至負載電流達到≧IL.這條件必須滿足,并按可能遇到的最低溫度考慮。
       2.要斷開(切換)閘流管(或可控硅模塊),負載電流必須
       3.設計可控硅模塊觸發電路時,只要有可能,就要避開3+象限(WT2-,+)。
       4.為減少雜波吸收,門極連線長度降至最低。
       5.假如可控硅模塊的VDRM在嚴重的、異常的電源瞬間過程中有可能被超出,采用下列措施之一:負載上串聯電感量為幾霩的不飽和電感,以限制dIT/dt;用MOV跨接于電源,并在電源側增加濾波電路。

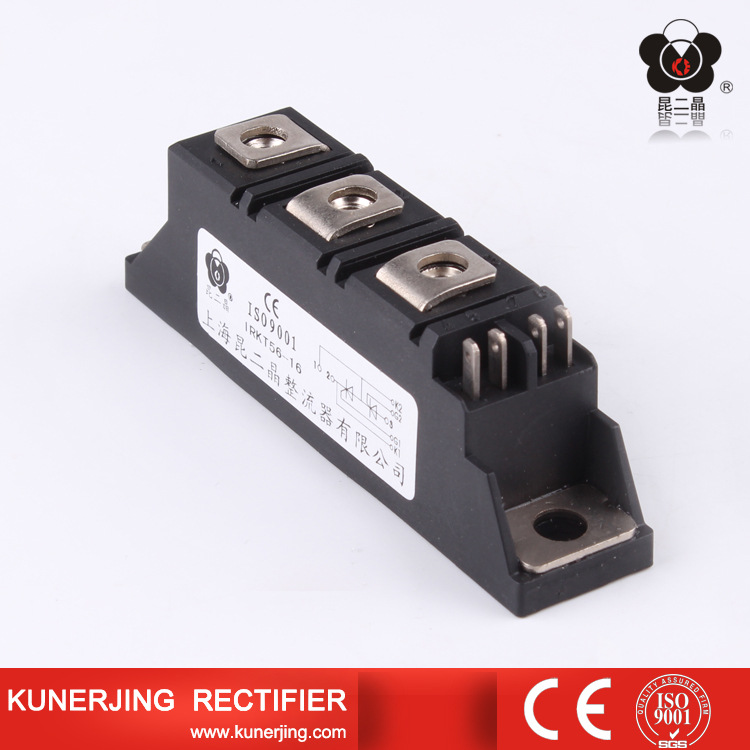

可控硅模塊


       6.選用好的門極觸發電路,避開3+象限工況,可以最大限度提高可控硅模塊的dIT/dt承受能力。
       7.若可控硅模塊的dIT/dt有可能被超出,負載上最好串聯一個幾霩的無鐵芯電感或負溫度系數的熱敏電阻。另一種解決辦法:對電阻性負載采用零電壓導通。
       8.器件固定到散熱器時,避免讓可控硅模塊受到應力。固定,然后焊接引線。不要把鉚釘芯軸放在器件接口片一側。
       9.為了長期可靠工作,應保證Rthj-a足夠低,維持Tj不高于Tjmax,其值相應于可能的最高環境溫度
       昆二晶可控硅模塊真專家,為了您滿意,我們真的走心了。若對我們的可控硅模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555
