詳談普通晶閘管工作特性

來源:昆二晶發布日期:2018-06-16關注:-
       普通晶閘管的陽極電壓與陽極電流的關系,稱為普通晶閘管的伏安特性。普通晶閘管的陽極與陰極間加上正向電壓時,在普通晶閘管控制極開路(Ig=0)情況下,開始元件中有很小的電流(稱為正向漏電流)流過,晶閘管模塊陽極與陰極間表現出很大的電阻,處于截止?fàn)顟B(tài)(稱為正向阻斷狀態),簡稱斷態。
       當陽極電壓上升到某一數值時,普通晶閘管突然由阻斷狀態轉化為導通狀態,簡稱通態。陽極這時的電壓稱為斷態不重復峰值電壓(UDSM),或稱正向轉折電壓(UBO)。

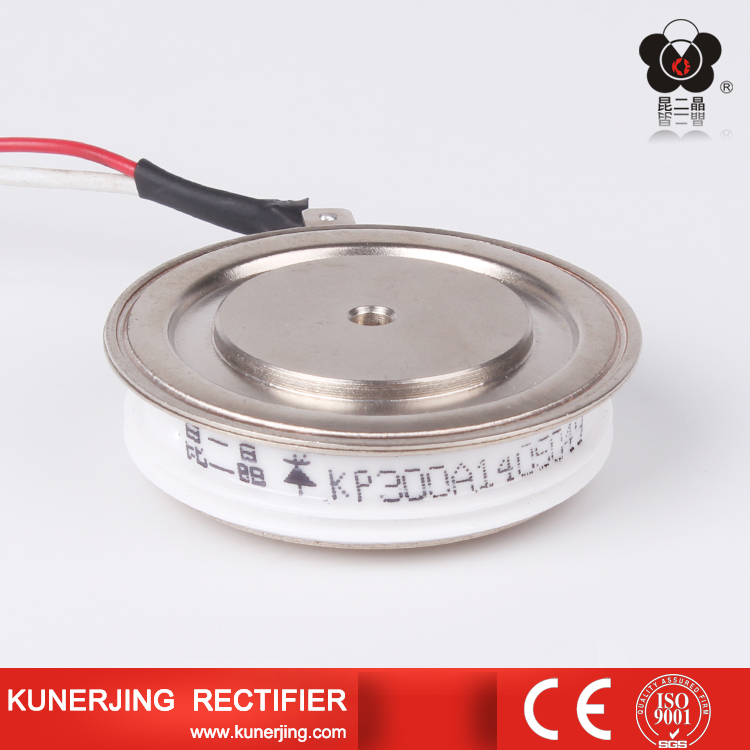

普通晶閘管


       導通后,元件中流過較大的電流,其值主要由限流電阻(使用時由負載)決定。在減小陽極電源電壓或增加負載電阻時,陽極電流隨之減小,當陽極電流小于維持電流IH時,普通晶閘管模塊便從導通狀態轉化為阻斷狀態??煽闯?,當普通晶閘管控制極流過正向電流Ig時,晶閘管模塊的正向轉折電壓降低, Ig越大,轉折電壓越小,當Ig足夠大時,普通晶閘管正向轉折電壓很小,一加上正向陽極電壓,晶閘管模塊就導通。實際規定,當晶閘管元件陽極與陰極之間加上6V直流電壓時,能使元件導通的控制極最小電流(電壓)稱為觸發電流(電壓)。
       在普通晶閘管陽極與陰極間加上反向電壓時,開始晶閘管模塊處于反向阻斷狀態,只有很小的反向漏電流流過。當反向電壓增大到某一數值時,反向漏電流急劇增大,這時,所對應的電壓稱為反向不重復峰值電壓(URSM),或稱反向轉折(擊穿)電壓(UBR)??梢?,晶閘管模塊的反向伏安特性與二極管反向特性類似。
       浙江昆二晶整流器有限公司,生產各類規格型號的晶閘管模塊、固態繼電器模塊、整流橋模塊、和配套鋁型材散熱器,真誠期待與各公司和采購人員的合作,提供價格低廉、質量可靠的電子元件。昆二晶普通晶閘管歡迎您咨詢,咨詢電話:0577-62627555,我們竭誠為您服務。
