對于地面大規模電站，為了增加支架的利用率，一般設計 2 排防反二極管組件安裝于支架上： 一種串聯方案是上一排防反二極管組件首尾相連組成一串，下一排防反二極管組件首尾相連組成一串； 另一種串聯方案是上、下排防反二極管組件首尾相連組成一串。
       為了減少電站占用土地，設計時主要考慮 09： 00 ～ 15： 00 為組件前、后排無遮擋工作窗口。在此時間段以外不可避免地會產生前、后排遮擋的現象。
       此外，屋頂電站還要受到屋頂及鄰近較高建筑物的遮擋影響。當不同組件發生遮擋情況時，組件的開路電壓、輸出功率等均會受到明顯的影響。如果沒有防反二極管，通過匯流箱的匯流排、其他匯流箱通過直流柜匯流排會倒灌到電壓較低的組件，嚴重的情況會發生組件間環流，產生熱斑損壞組件。

       利用二極管的單向?qū)üδ?，在每一回路中正向串?lián)一個防反二極管，可起到阻止不同組串間的環流、倒灌等現象。但由于二極管在工作過程中會產生一定的壓降，約0． 7 V，對應的功率損耗約為 2% ，故匯流箱設計時要充分考慮其散熱問題。
       通過西北地區大規模地面電站的運行對比分析，同一地區的地面電站匯流箱中有防反二極管要比無防反二極管的電站發電量高約 0． 3% ～ 0． 5% 。 另外，在進行組串電壓檢測時，有防反二極管較無防反二極管要方便得多。
       由于增加二極管的投資成本可通過系統多發電量進行回收，故在光伏匯流箱中增加防反二極管是有必要的。

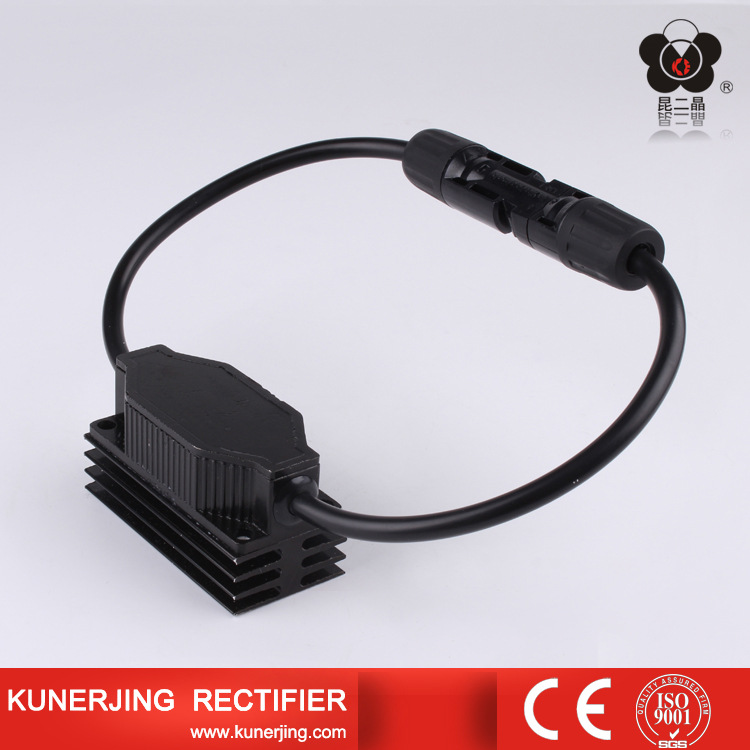

       光伏專用防反二極管的選型至關重要，如果選擇不好，會增加匯流箱的故障率，影響光伏電站的安全、經濟和穩定運行，常規昆二晶防反二極管型號有MDK26A 、MDK55A 、MD26A、MD55A等。
       昆二晶溫馨提示：防反二極管選型需充分考慮工作環境留好功率余量；其次防反二極管的高溫特性非常重要，選昆二晶防反二極管模塊，確保高溫工作環境下正常工作。咨詢熱線：0577-62627555！
