教你檢查雙向晶閘管的好壞方法

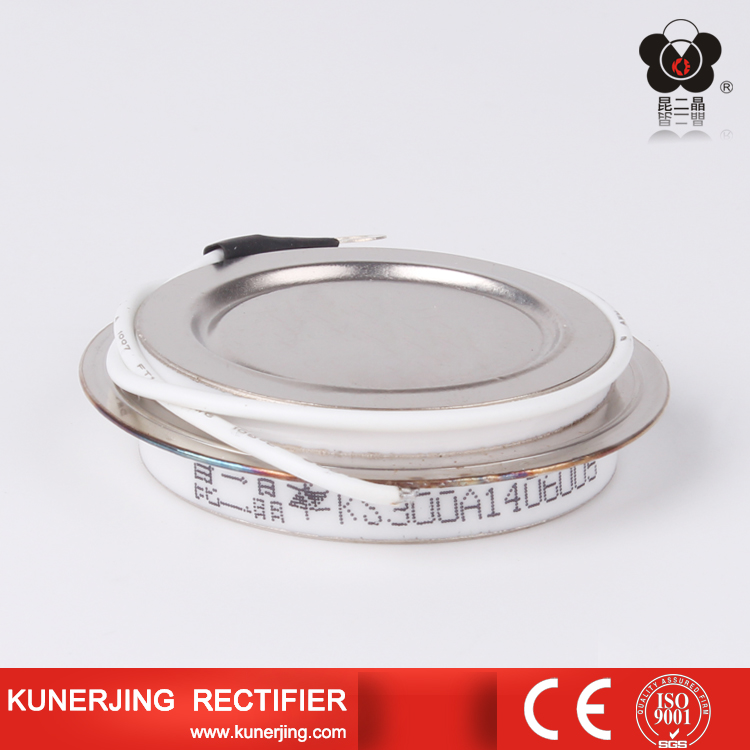

如何檢查雙向晶閘管的好壞:雙向晶閘管作電子開關使用,能控制交流負載(例如白熾燈)的通斷,根據白熾燈的亮滅情況,可判斷雙向晶閘管的好壞。
將220V交流電源的任意一端接T2,另一端經過220V、100W白熾燈接T1。觸發電路由開關S和門極限流電阻R組成。S選用耐壓220VAC的小型鈕子開關或拉線開關。R的阻值取100~330Ω,R值取得過大,會減小導通角。
下面?zhèn)€紹檢查步驟:
第一步,先將S斷開,此時雙向晶閘管關斷,燈泡應熄滅。若燈泡正常發光,則說明雙向晶閘管T1-T2極間短路,管子報廢;如果燈泡輕微發光,表明T1-T2漏電流太大,管子的性能很差。出現上述兩種情況,應停止試驗。
第二步:閉合S,因為門極上有觸發信號,所以只需經過幾微秒的時間,雙向晶閘管即導通通,白熾燈上有交流電流通過而正常發光。具體工作過程分析如下:在交流電的正半周,設Ua>Ub,則T2為正,T1為負,G相對于T2也為負,雙向晶閘管 按照T2-T1的方向?qū)?。在交流電的負半周,設Ua。
昆二晶雙向晶閘管模塊真專家,為了您滿意,我們真的走心了。若對我們的雙向晶閘管模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
將220V交流電源的任意一端接T2,另一端經過220V、100W白熾燈接T1。觸發電路由開關S和門極限流電阻R組成。S選用耐壓220VAC的小型鈕子開關或拉線開關。R的阻值取100~330Ω,R值取得過大,會減小導通角。
下面?zhèn)€紹檢查步驟:
第一步,先將S斷開,此時雙向晶閘管關斷,燈泡應熄滅。若燈泡正常發光,則說明雙向晶閘管T1-T2極間短路,管子報廢;如果燈泡輕微發光,表明T1-T2漏電流太大,管子的性能很差。出現上述兩種情況,應停止試驗。
第二步:閉合S,因為門極上有觸發信號,所以只需經過幾微秒的時間,雙向晶閘管即導通通,白熾燈上有交流電流通過而正常發光。具體工作過程分析如下:在交流電的正半周,設Ua>Ub,則T2為正,T1為負,G相對于T2也為負,雙向晶閘管 按照T2-T1的方向?qū)?。在交流電的負半周,設Ua。
昆二晶雙向晶閘管模塊真專家,為了您滿意,我們真的走心了。若對我們的雙向晶閘管模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
