晶閘管模塊的導通條件是什么?

來源:昆二晶發布日期:2018-07-17關注:-
      晶閘管模塊的工作條件:
      1. 晶閘管模塊承受反向陽極電壓時,不管門極承受何種電壓,晶閘管都處于關斷狀態。
      2. 晶閘管模塊承受正向陽極電壓時,僅在門極承受正向電壓的情況下晶閘管才導通。
      3. 晶閘管模塊在導通情況下,只要有一定的正向陽極電壓,不論門極電壓如何,晶閘管保持導通,即晶閘管導通后,門極失去作用。
      4. 晶閘管模塊在導通情況下,當主回路電壓(或電流)減小到接近于零時,晶閘管關斷。

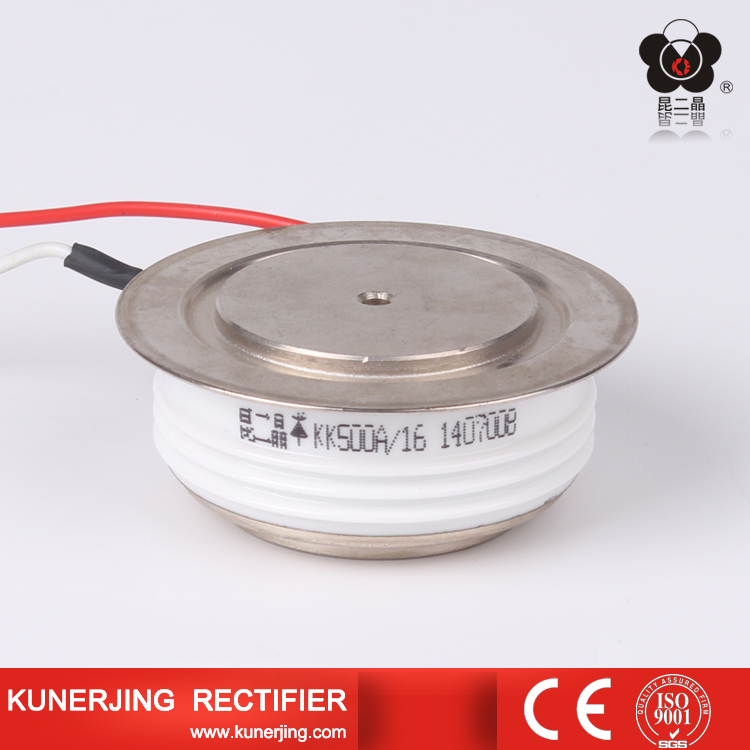

晶閘管模塊


      導通條件請見第2點
      晶閘管模塊導通的條件是陽極承受正向電壓,處于阻斷狀態的晶閘管,只有在門極加正向觸發電壓,才能使其導通。門極所加正向觸發脈沖的最小寬度,應能使陽極電流達到維持通態所需要的最小陽極電流,即擎住電流IL以上。導通后的晶閘管管壓降很小。
      使導通了的晶閘管關斷的條件是使流過晶閘管模塊的電流減小至一個小的數值,即維持電流IH一下。其方法有二:
       1、減小正向陽極電壓至一個數值一下,或加反向陽極電壓。
       2、增加負載回路中的電阻。
       昆二晶晶閘管模塊永遠只比對手多一點,就是多為客戶考慮一點。若對我們晶閘管模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555。我們竭誠為您服務。
