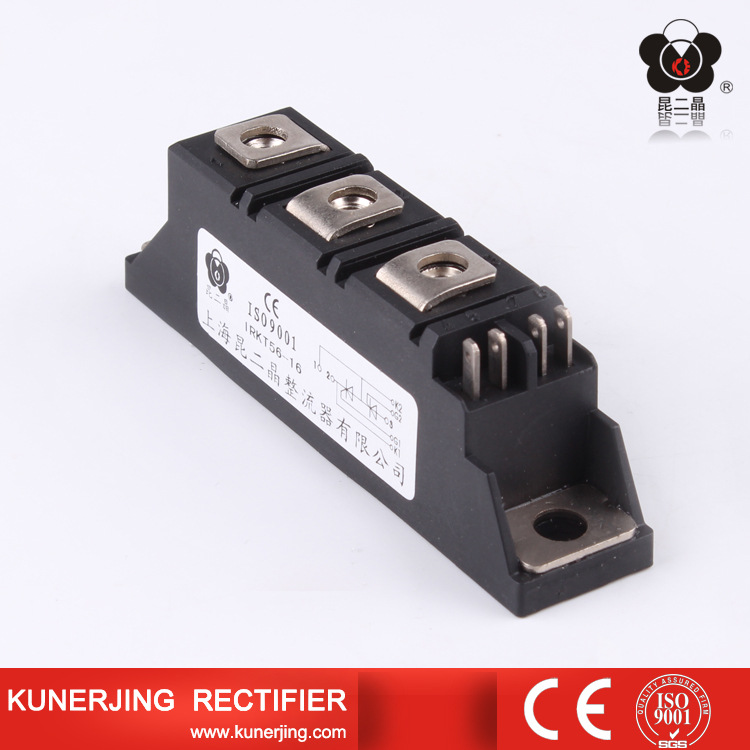

可控硅模塊屬于功率器件領域，是一種功率半導體開關元件，又叫做晶閘管模塊，可控硅是簡稱。按其工作特性，可控硅可分為單向可控硅和雙向可控硅。
       可控硅也稱作晶閘管，它是由PNPN四層半導體構成的元件，有三個電極、陽極A、陰極K和控制極G。可控硅在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，并且不象繼電器那樣控制時有火花產生，且動作快、壽命長、可靠性好。在調速、調光、調壓、調溫以及其他各種控制電路中都有可控硅的身影?？煽毓璺譃閱蜗虻暮碗p向的，符號也不同。單向可控硅有三個PN結，由最外層的P極和N極引出兩個電極，分別稱為陽極和陰極，由中間的P極引出一個控制極。單向可控硅有其獨特的特性：當陽極接反向電壓，或者陽極接正向電壓但控制極不加電壓時，它都不導通，而陽極和控制極同時接正向電壓時，它就會變成導通狀態。一旦導通，控制電壓便失去了對它的控制作用，不論有沒有控制電壓，也不論控制電壓的極性如何，將一直處于導通狀態。要想關斷，只有把陽極電壓降低到某一臨界值或者反向。

       雙向可控硅的引腳多數是按T1、T2、G的順序從左至右排列（電極引腳向下，面對有字符的一面時）。加在控制極G上的觸發脈沖的大小或時間改變時，就能改變其導通電流的大小。雙向可控硅與單向可控硅的區別是，雙向可控硅G極上觸發脈沖的極性改變時，其導通方向就隨著極性的變化而改變，從而能夠控制交流電負載。而單向可控硅經觸發后只能從陽極向陰極單方向?qū)ǎ钥煽毓栌袉坞p向之分。
       電子制作中常用可控硅，單向的有MCR-100等，雙向的有TLC336等。雙向可控硅按象限來分，又分為四象三端雙向可控硅、三象限雙向可控硅；按封裝分，分為一般半塑封裝、外絕緣式全塑封裝；按觸發電流來分，分為微觸型、高靈敏度型、標準觸發型；按電壓分，常規電壓品種、高壓品種。可控硅產品由于它在電路應用中的效率高、控制特性好、壽命長、體積小、功能強等優點，自上個世紀六十長代以來，獲得了迅猛發展，并已形成了一門獨立的學科。采購晶閘管歡迎訪問昆二晶官網。
       昆二晶可控硅模塊永遠只比對手多一點，就是多為客戶考慮一點。若對我們的可控硅模塊有興趣或存在疑惑，昆二晶歡迎您咨詢，咨詢電話：0577-62627555，我們竭誠為您服務。
