學會判斷MD可控硅模塊的好壞至關重要

來源:昆二晶發布日期:2018-06-13關注:-
       MD可控硅模塊作為電路中非常重要的一個基礎元件,它也有好壞之分,其好壞的合適與否都直接關系到運行質量的好壞,所以,在選購MD可控硅模塊前學會如何判斷可控硅的好壞是非常重要的,選擇好的MD可控硅模塊,可以保證運行的質量和性能。
       其實,判斷MD可控硅模塊是否完好也并不難,需要從四個方面來進行檢查和判斷:首先是判斷該元件的三個PN結是否完好;其次就是在陰極與陽極之間電壓反向連接時能夠阻斷不導通;緊接著就是當控制極開路時,陽極與陰極間的電壓正向連接時也不導通;第四就是給控制極加上正向電流,給陰極與陽極加正向電壓時,MD可控硅應當導通,把控制極電流去掉后仍處于導通狀態。

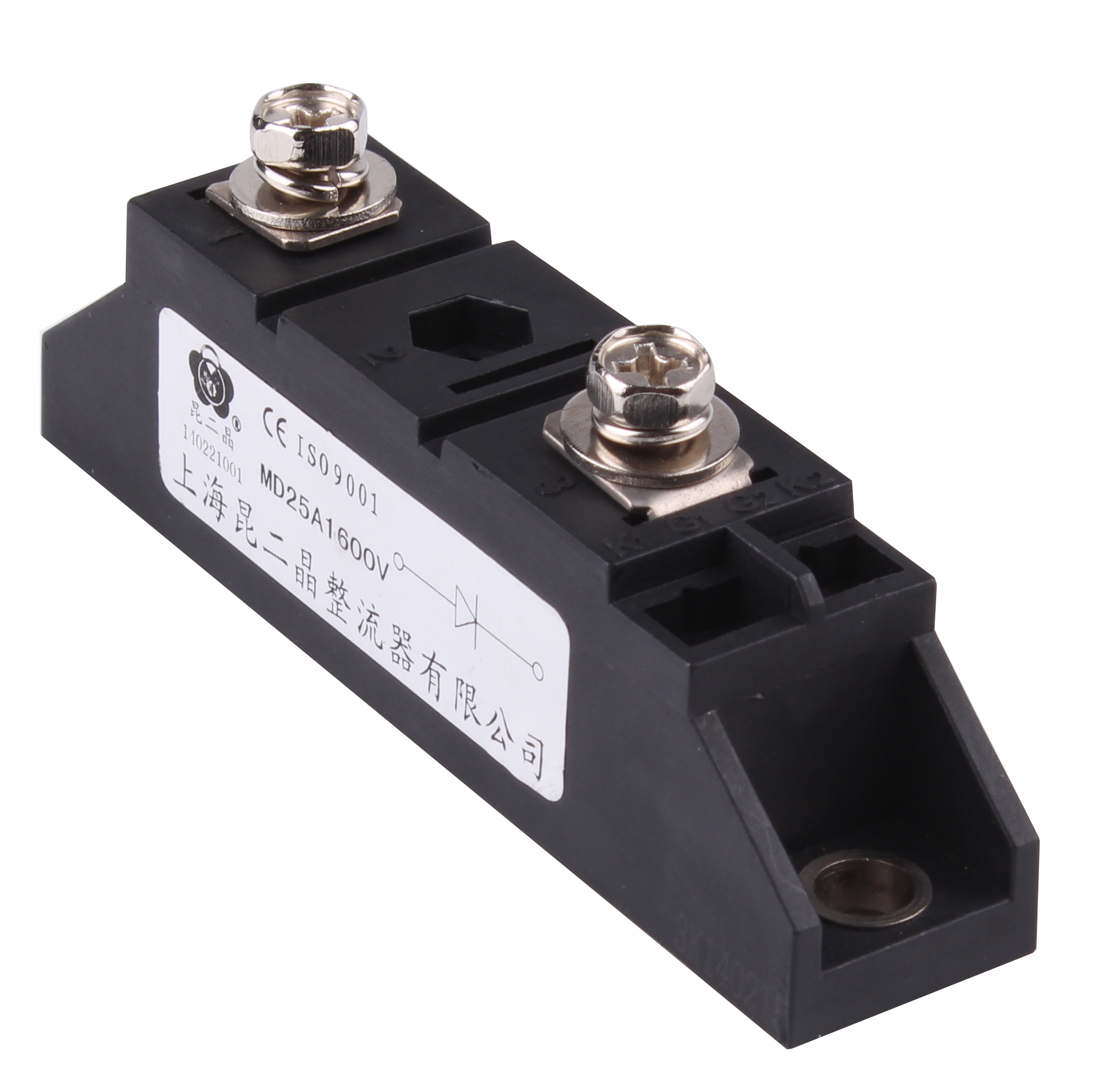

MD可控硅模塊


       只有MD可控硅模塊能夠滿足上述條件,才能說明MD可控硅模塊是優質的。當然,判斷起來也非常簡單,只需要使用萬用表的歐姆檔測量可控硅的極間電阻。具體的做法就是:用R×1k或R×10k擋測陰極與陽極之間的正反向電阻(控制極不接電壓),此兩個阻值均應很大。電阻值越大,表明正反向漏電電流愈小。如果測得的阻值很低,或近于無窮大,說明可控硅模塊已經擊穿短路或已經開路,此可控硅不能使用了。
       接著就是檢測MD可控硅模塊的三個PN結是否完好或者損壞,可以用萬用表的R×1k或R×10k擋測陽極與控制極之間的電阻,正反向測量阻值均應幾百千歐以上,若電阻值很小表明可控硅擊穿短路。用R×1k或R×100擋,測控制極和陰極之間的PN結的正反向電阻在幾千歐左右,如出現正向阻值接近于零值或為無窮大,表明控制極與陰極之間的PN結已經損壞。反向阻值應很大,但不能為無窮大。正常情況是反向阻值明顯大于正向阻值。
       基本上來說,通過以上方法就能夠判斷出MD可控硅模塊的好壞了。
       昆二晶MD可控硅模塊真專家,為了您滿意,我們真的走心了。若對我們的MD可控硅模塊有興趣或存在疑惑,昆二晶歡迎您咨詢,咨詢電話:0577-62627555!
